בשעת חירום, מערכת גילוי אש יכולה לעשות את ההבדל בין נזק משמעותי לבין טיפול מקצועי וממוקד. היא הרבה מעבר לעוד דרישה רגולטורית כשהמטרה שלה היא לזהות סכנה במהירות כדי להעניק זמן לפינוי, תגובה וצמצום נזק, לפני שהשריפה מסכנת חיי אדם ומשביתה פעילות. במבנים מסחריים, תעשייתיים וציבוריים מערכת שעובדת היא תוצאה של תכנון הנדסי נכון, התאמה לתקן מערכת גילוי אש ותחזוקה שמבטיחה תפקוד גם שנים לאחר ההתקנה.
במאמר זה אנו באים לעשות סדר בנושא: נבין איך המערכת בנויה, מה תפקיד לוח בקרה גילוי אש, מה מחויב מבחינת תקינה ורגולציה ומה נדרש כדי לקבל אישור כיבוי אש. נענה על שאלות הנוגעות בבחירת המערכת הנכונה ואיך אפשר להתאים פתרונות לכל מבנה באופן נקודתי. ניגע גם בנושא של אינטגרציה מערכת גילוי אש עם מערכות בטיחות אחרות ונבין את חשיבות תחזוקת המערכת לאורך השנים.
מהי מערכת גילוי אש וכיצד היא פועלת?
מערכת גילוי אש מיועדת לזהות סימני שריפה מוקדמים: עשן, עלייה של הטמפרטורה, הופעת להבה וזאת על פי התכנון. ברגע שהיא מזהה את הגורם, היא מפעילה התראה ותרחישים שמוגדרים מראש. אלו יכולים להיות חיווי אזורי, הפעלת צופרים ותאורה מנצנצת, שליחת התראה למוקד ולעתים גם פיקוד על מערכות משלימות כמו שחרור עשן וכריזת חירום.

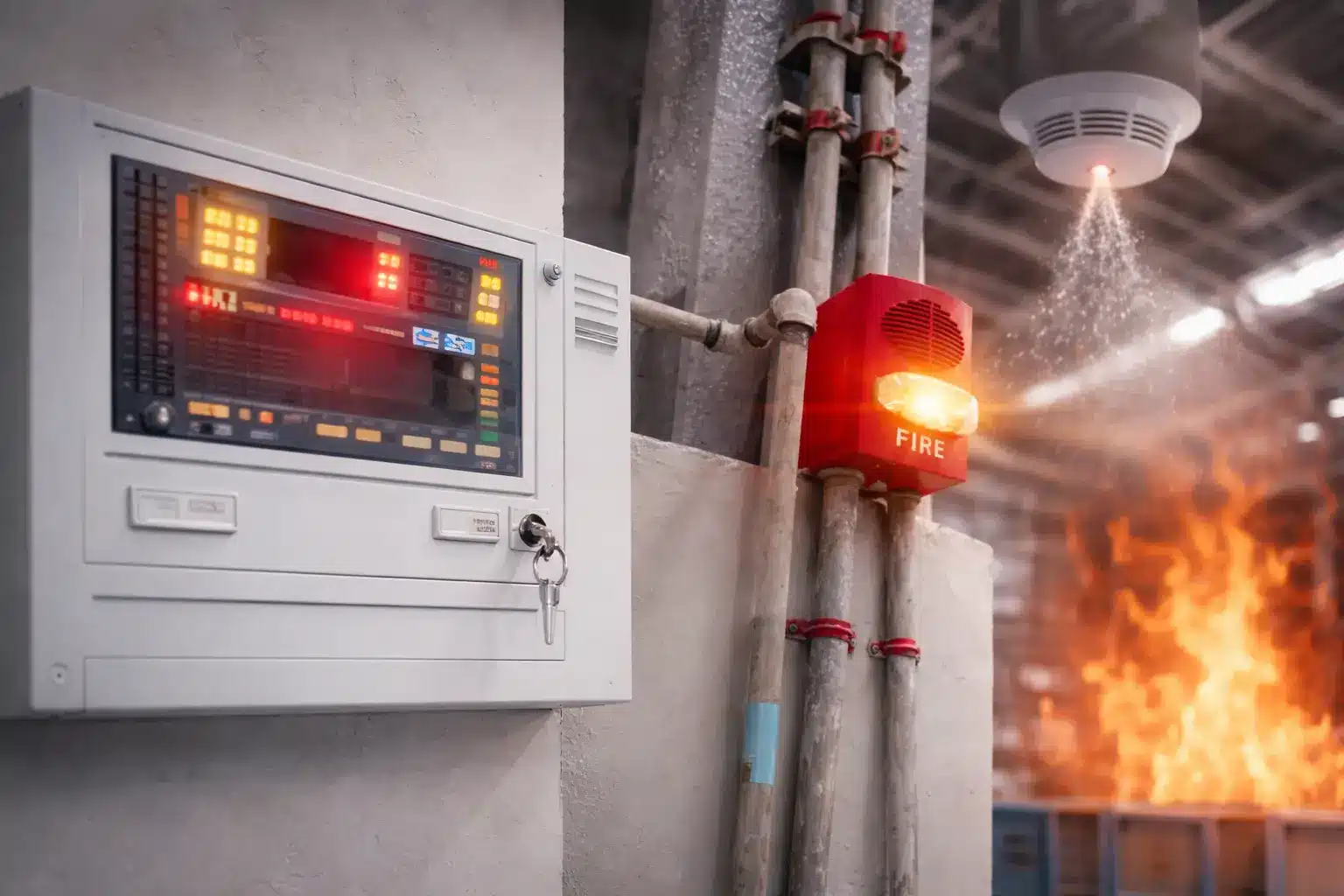

במרכז המערכת יושב לוח בקרה גילוי אש המקבל אותות מהגלאים, מזהה את אזור הפעילות, מציג תקלות ומצב רכיבים ומנהל את ההתראות והיציאות להפעלות נוספות. בסביבה מסחרית או תעשייתית מערכת שכזו מבדילה בין צליל התראה (אזעקה) לבין מערכת שמספקת תמונת מצב תפעולית ברורה בזמן אמת. כל זאת בתנאי שהותקן גלאי מתאים שעומד בתקן.
- מערכת גילוי אש היא כלי ניהולי, לא רק דרישת רגולציה - היא מאפשרת תגובה מהירה, שליטה באירוע וצמצום נזק לפני שהשריפה מתפשטת.
- תכנון הנדסי נכון הוא הבסיס לאמינות המערכת - בחירת סוג המערכת, חלוקה לאזורים והתאמה לתקן ת״י 1220 קובעים את רמת הדיוק בזמן אמת.
- תחזוקה ותיעוד הם חלק בלתי נפרד מהעמידה בדרישות החוק - בדיקות תקופתיות ושמירה על תיק מערכת מסודר מבטיחים מעבר חלק של ביקורות.
- ליווי מקצועי חוסך עלויות ותיקונים עתידיים - כאשר התכנון, ההתקנה והתחזוקה מבוצעים נכון – מתקבלת מערכת אמינה שמספקת ודאות תפעולית ושקט לבעלי המבנה.
תקנים ודרישות רגולטוריות למערכות גילוי אש בישראל
בישראל, אבן היסוד בתחום הוא תקן מערכת גילוי אש ת״י 1220. חלק 3 של התקן עוסק בהוראות התקנה ודרישות כלליות למערכת. לאורך השנים חלק זה עבר עדכונים ותיקונים וכשמתקינים גלאים יש להתייחס לגרסה העכשווית. חלק 11 של התקן מגדיר את תחזוקת המערכת והדרישה לבדיקות תקופתיות.
בדיקות תחזוקת המערכת יכללו בחינת הגלאים, צופרים, בקרות וממשקים שמתחברים למערכת. מבחינה רגולטורית, עסקים רבים נדרשים לעמוד בדרישות הכבאות לצורך הקמה של העסק או חידוש הרישיון. עליהם לבנות את המערכת בהתאם לדרישות, להקפיד על בדיקות תקופתיות ותיעוד מסודר. עסקים שרוצים להמשיך לפעול יצטרכו לעמוד בתקן ולעבור את הביקורות התקופתיות.
סוגי מערכות גילוי אש – קונבנציונלית מול כתובתית
אפשר לראות שתי מערכות נפוצות גילוי אש: קונבנציונלית וכתובתית. שתיהן יכולות לעמוד בדרישות הרגולטוריות אך הן שונות מבחינת האופן בו הן מאתרות את הסכנה, מציגות את האירוע ובעבודות התחזוקה שנדרשות.
מערכת גילוי אש קונבנציונלית
מערכת גילוי אש קונבנציונלית מתבססת על חלוקה של המבנה לאזורים. כאשר מתקבלת אזעקה, לוח בקרה גילוי אש מציג את האזור בו התקבלה ההתראה (למשל מחסן, קומת משרדים, חדר שירות) אך לא בהכרח את הגלאי שהפעיל את הפעולה. המשמעות היא שהתגובה מבוססת על האזור ולא נקודה ספציפית ולכן האפקטיביות תלויה ביעילות חלוקת האזורים בשלב התכנון.
מערכת זו תתאים לרוב למבנים קטנים או פשוטים יחסית בהם החלוקה לאזורים מצומצמת, הצוות מכיר את השטח וזמן החיפוש בתוך האזור מינימלי. מכאן שהיא יכולה להיות הפתרון לעסקים קטנים, מבנים שאין בהם צורך של ניהול תרחישים מתקדם ושאינם מורכבים. עם זאת יש לשים לב כי כל שינוי במבנה (שיפוץ, הרחבה, הוספת מחיצות) עלול להשפיע על היכולת לספק תמונה מדויקת בזמן אמת.
מערכת גילוי אש כתובתית
מערכת גילוי אש כתובתית אומרת שלכל רכיב יש את הכתובת הייחודית שלו. בתוך כך לכל גלאי, לחצן, מודול ורכיב אחר יש כתובת. לכן, כשמתקבלת התראה, לוח בקרה גילוי אש יכול להציג בדיוק איזה רכיב הופעל ובאיזה מיקום ובכך לקצר משמעותית את זמן התגובה. זהו יתרון משמעותי ובמיוחד במקומות עם חללים גדולים, חללים דומים ובמבנים שקשה להתמצא בהם בשעת לחץ.
מערכת זו מתאימה במיוחד למבנים מורכבים וגדולים כמו גילוי אש למחסן גדול עם תתי אזורים, גילוי אש למפעל עם קווי ייצור ותפעול משנה ואף למבנים ציבוריים. בכל המקומות הללו יש משמעות רבה ליצירת ודאות בנוגע למיקום האירוע לצורך הפעלת תרחישי חירום. מבחינת ניהול ותחזוקה, קל יותר לטפל בה, כשהיא יכולה גם להשתלב בצורה טבעית עם מערכות אחרות (כמו ספרינקלרים וגילוי אש).
התאמת מערכת גילוי אש לפי סוג המבנה
התאמה של מערכת גילוי אש לסוג המבנה היא הרבה מעבר לבחירה של מספר גלאים ואפילו סוג הגלאים. זוהי תוצאה של הבנה הנדסית שבוחנת את הסיכון במבנה, בוחנת את התנהגות העשן בחלל, מספר האנשים שלרוב נמצאים במקום והתרחישים השונים שיכולים להתרחש.
נקודת ההנחה היא שמערכת שעובדת מצוין במשרד קטן יכולה לייצר אזעקות שווא במחסן ולא להיות חדה מספיק במפעל. לכן, בתכנון יש להתייחס למרכיבים רבים ובהם תנאי הסביבה, תפעול יומיומי ודרישות פינוי בשעת חירום.
- גילוי אש למחסן – מערכת גילוי אש למחסן צריכה להתמודד עם חללים גבוהים, אבק, תנועת מלגזות ומדפים שמייצרים ״כיסי אוויר״ ויכולים לשנות את זרימת העשן. לכן חשוב להתייחס לזמני גילוי ריאליים, לבחור גלאים שמתאימים לסביבה ולתכנן פריסה שמפחיתה אזעקות שווא (מערכת שמתריעה ללא צורך לעתים קרובות מאבדת את האמון שלה ויכולה להוות סכנה ממשית).
- גילוי אש למפעל – תכנון מערכת גילוי אש למפעל מתחיל מהבנה מה מתרחש בחלל: היכן נמצאים קווי הייצור, מהם מוקדי החום, האם יש שימוש בחומרים דליקים או מסוכנים, איזו מערכת אוורור קיימת והאם ישנם שינויים בסידור ובתפעול. המערכת צריכה להבדיל בין עשן שהוא חלק מהתפעול לבין אירוע אמיתי ובתכנון יש להגדיר תרחישי תגובה ולבנות אינטגרציות על פי הצורך לממשקים ומערכות בטיחות נוספות.
- גילוי אש למבנה ציבורי – במערכות גילוי אש למבנה ציבורי, הדגש המרכזי הוא על ניהול נכון ובטוח של הפינוי בשעת חירום. לשם כך יש צורך בהתראה ברורה ובלתי משתמעת לשתי פנים. יש צורך בחלוקה נכונה לאזורים באופן שיאפשר איתור מהיר של מקור האירוע ותיאום מול מערכות המסייעות לפינוי והכוונת הקהל (כמו כריזת חירום ושילוט מואר). התכנון חייב להיות מדויק כדי למנוע טעויות ולהבטיח התראה ותגובה מהירה ויעילה.
תכנון הנדסי מקצועי של מערכת גילוי אש
תכנון מקצועי מתחיל בסקר סיכונים והבנת הייעוד של המבנה כולו והחללים השונים שבו: היכן יכול לעלות חום או עשן, באילו מקומות זרימת האוויר יכולה לדלל את העשן ומהם מסלולי התנועה והפינוי. לאחר מכן מגיעה עבודת התכנון הכוללת חלוקה לאזורים, בחירת סוגי גלאים, קביעת מיקומים, הגדרת פעילות ברכזת ותכנון פעולות תחזוקת מערכת גילוי אש.
תקן מערכת גילוי אש מוביל את ההחלטות השונות ומבדיל בין גלאים שמפוזרים בחלל לבין מערכת שמותקנת על פי דרישות התקנה, תיעוד, סימון ויכולת בדיקה. מכון התקנים מצביע במפורש על ת״י 1220 חלק 3 בתור הקו המנחה של הדרישות הכלליות וההתקנה. תכנון טוב מביא בחשבון את המצב הנוכחי ויביא בחשבון אפשרויות של הרחבות, שיפוץ ופעולות תחזוקה.
שילוב מערכת גילוי אש עם מערכות בטיחות נוספות
במבנים מודרניים, אינטגרציה מערכת גילוי אש מבטיחה תרחיש אחיד בו כל המערכות פועלות יחדיו. כריזה, שחרור עשן, נעילת או שחרור דלתות, ניהול מעליות, לחבר בין ספרינקלרים וגילוי אש ובמקרים מסוימים גם חיבור למערכת BMS יהיו חלק מכך.

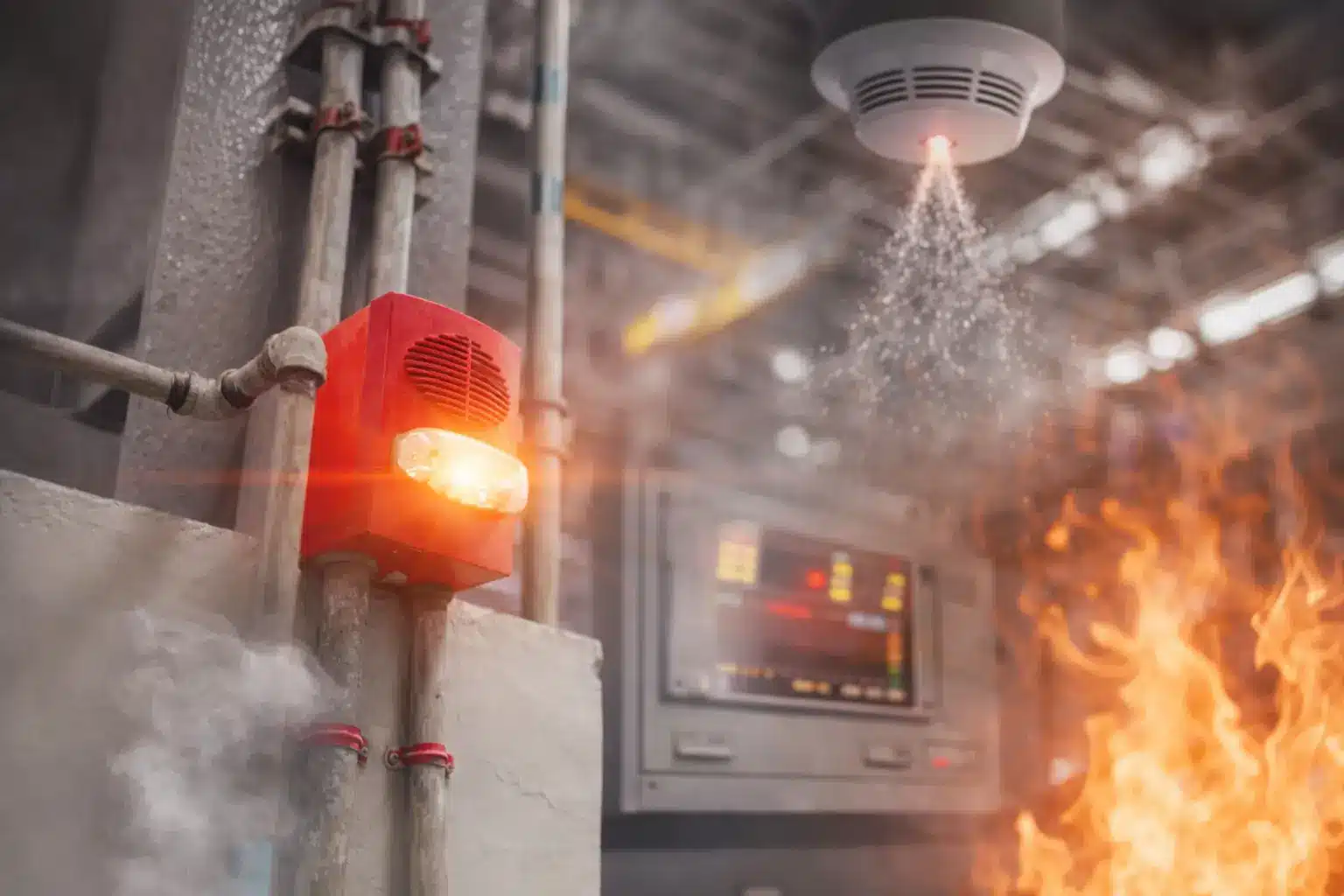

מערכת ספרינקלרים (במערכות רטובות סטנדרטיות) מופעלות לרוב כשהחום במתזים עולה וזאת בעוד שמערכת גילוי אש מספקת התראה מוקדמת לניהול האירוע. חיבור של המערכות השונות מאפשר חיווי ברור, הפחתת נזקי מבנה ותפקוד נכון להצלת חיי אדם בשעת חירום.
תחזוקה ובדיקות תקופתיות לפי דרישות התקן
תחזוקת מערכת גילוי אש קריטית לפעילות בזמן אמת. התקנה נכונה מבטיחה כי המערכת עומדת בדרישות ביום המסירה, אך שגרת בדיקות ותחזוקה לפי תקן ת״י 1220 חלק 11 מבטיחה כשירות לאורך זמן, גם לאחר שיפוצים, שינויי תפעול ובלאי טבעי. פעולות התחזוקה חייבות להתבצע בכפוף להוראות והן כוללות שלושה מרכיבים: בדיקה, עבודות תחזוקה ותיעוד.
בדיקות למערכת גילוי אש
על פי התקן, יש לבצע בדיקה שנתית של מערכת גילוי, אך כדי להבטיח מערכת פעילה יש להקפיד על בדיקות שוטפות בסיסיות, בדיקה תקופתית מעמיקה של הרכיבים ובדיקה שנתית. בסך הכול יש לבחון כי החיווי מדויק ומשדר כראוי ללוח הבקרה, לבצע בדיקה והפעלה מבוקרת של הגלאים והלחצנים כדי לוודא שהמערכת מגיבה בצורה נכונה.
יש לבצע בדיקה של אמצעי ההתראה כדי לוודא שהאזעקה נשמעת ונראית היכן שאנשים נמצאים וכן לבחון את מערכת התקשורת וקווי המערכת כולל זיהוי ניתוקים, קווי תקלה ורכיבים שאינם מדווחים ויש לתקן אותם. בסופו של דבר בדיקות קבועות יכולות למנוע אסון ולהבטיח מעבר חלק של הביקורת התקופתית.
תחזוקה וטיפול
תחזוקה נועדה למנוע מצבים בהם המערכת מפסיקה לתפקד בלי שאף אחד שם לב. היא כוללת פעולות של ניקוי הגלאים מאבק ואדים ובדיקה שלהם. היא כוללת גם בדיקה של ספקי הכוח, הסוללות וזאת כדי להבטיח שהמערכת תפעל גם במקרה של נפילת החשמל.
בהתאם לבדיקה המקדימה יתבצעו תיקוני ליקויים והם כוללים גם החלפת רכיבים תקולים. במקרים בהם נעשה שינוי במבנה כמו מחיצות חדשות, הנמכות תקרה ושינוי ייעוד, יש לוודא כי מערכת נותנת מענה מתאים ולעשות התאמות אם יש צורך.
תיעוד הפעולות
תיעוד הוא חלק בלתי נפרד מעבודת התחזוקה והוא מסייע גם לשמירה על רישוי עסק מערכת גילוי אש. על העסק או אחראי המבנה להקפיד על רישום מסודר של הבדיקות לרבות: תאריך, מה נבדק, באיזה אזור או כתובת ומה הייתה התוצאה. יש לתעד ליקויים ותיקונים כולל מה נמצא, מה תוקן ומה נשאר לטיפול עתידי (עם דד ליין ברור).
יש לעדכן את תיק המערכת והשרטוטים לפי הצורך וכן לשמור על אישור לאחר בדיקה שנתית מערכת גילוי אש כדי להוכיח עמידה בדרישות התקן והרגולציה.
כמה עולה מערכת גילוי אש?
עלות המערכת מושפעת מגודל המבנה, מספר אזורים או כתובות, סוג המערכת (כתובתית או קונבנציונלית), סוג הגלאים הנדרשים, מורכבות התשתיות (חיווט ותקשורת), כמות אמצעי ההתראה ורמת האינטגרציה עם שאר המערכות. בנוסף לעלות הראשונית יש להביא בחשבון עלויות עתידיות כולל: חוזה תחזוקה, בדיקות תקופתיות, תיקון תקלות ועדכונים.
ברוב המקרים מערכת גילוי אש כתובתית תהיה יקרה יותר בהתקנה (בהשוואה לקונבנציונלית) אך התפעול שלה, איתור התקלות והתיקון הנקודתי יכול להפוך אותה למשתלמת. בבחינת העלויות יש לבדוק את העלות הראשונית, מה היא כוללת וצורך עתידי בפעולות תחזוקה ותיקונים.
טעויות נפוצות בתכנון והתקנת מערכות גילוי אש
הטעות הנפוצה ביותר היא יצירת מערכת שלא מתאימה לסביבה שלה. הדבר יכול לבוא לידי ביטוי בבחירת גלאים לא מתאימים, חלוקה לא נכונה לאזורים ותוכנית שאי אפשר להבין אותה. תכנון לקוי עלול להוביל למערכת שלא עובדת בזמן אמת ולהתראות שווא שגורמות לאדישות.
טעות נפוצה נוספת היא יצירת אינטגרציה חלקית בה חלקים מסוימים עובדים בתיאום אך אחרים לא. למשל הגלאים עובדים אבל הכריזה לא מופעלת. גם תיעוד לקוי הוא בעייתי כשמערכת ללא שרטוט עדכני, ללא סימון מסודר ובלי תיק מערכת, יקשה מאד על עבודות התחזוקה ועמידה בדרישות התקן.
גילוי אש – תכנון מקצועי שמייצר וודאות תפעולית
מערכת גילוי אש היא לא עוד מערכת בבניין. היא כלי לניהול סיכונים ותכנון נכון, לפי התקן, בחירה מתאימה של המערכת והתאמה לסוג המבנה תוך יצירת אינטגרציה עם מערכות משלימות, יוצרים ודאות תפעולית. תכנון והתקנה נכונים מבטיחים שבמקרה חירום המערכות יפעלו ואפשר יהיה להפעיל את התגובה בצורה מידית ובטוחה.
תכנון מקצועי מבטיח מנגנון הגנה שמבטיח תקינות של המערכת בטווח הקצר וגם בעוד שנים קדימה. תכנון כזה מבטיח תפעול יומיומי תקין, ביקורות מוצלחות והוא עומד בדרישות רישוי עסק.
- עמידה מלאה בדרישות תקן ת״י 1220
- זיהוי מדויק ומהיר של מוקד האירוע
- אינטגרציה מלאה עם מערכות בטיחות
- התאמה מלאה לסוג המבנה והסיכון
- תחזוקה מסודרת ובדיקות תקופתיות
- שקט נפשי תפעולי ורישוי יציב
שאלות נפוצות על איך גילוי אש
מהי מערכת גילוי אש וכיצד היא פועלת?
מערכת גילוי אש מזהה עשן, חום או להבה באמצעות גלאים ייעודיים ומעבירה את המידע אל לוח בקרה גילוי אש. הלוח מציג את אזור האירוע ומפעיל התראות, צופרים ולעיתים גם מערכות משלימות כמו כריזת חירום ושחרור עשן.
מה ההבדל בין מערכת גילוי אש קונבנציונלית לכתובתית?
מערכת קונבנציונלית מחולקת לאזורים ומציגה את אזור ההתראה בלבד. מערכת גילוי אש כתובתית מזהה כל גלאי לפי כתובת ייחודית ומציגה מיקום מדויק של האירוע — יתרון משמעותי במבנים גדולים או מורכבים.
האם כל עסק חייב מערכת גילוי אש?
לא כל עסק מחויב במערכת גילוי אש. הדרישה נקבעת לפי סוג המבנה, ייעודו, גודלו, עומסי קהל ורמת הסיכון, ובהתאם לדרישות רשות הכבאות ולתקן ת״י 1220.
מהו תקן ת״י 1220 ומה הוא מחייב?
תקן מערכת גילוי אש ת״י 1220 מגדיר את דרישות התכנון, ההתקנה והתחזוקה של המערכת. חלק 3 עוסק בהתקנה ודרישות כלליות, וחלק 11 מתייחס לבדיקות תקופתיות ותחזוקה.
כמה עולה מערכת גילוי אש?
עלות מערכת גילוי אש משתנה בהתאם לגודל המבנה, מספר האזורים או הכתובות, סוג המערכת (כתובתית או קונבנציונלית), סוגי הגלאים ורמת האינטגרציה למערכות נוספות. יש להביא בחשבון גם עלויות תחזוקה עתידיות.
מה כולל לוח בקרה גילוי אש?
לוח הבקרה הוא מרכז השליטה של המערכת. הוא מקבל אותות מהגלאים, מציג את מיקום ההתראה, מזהה תקלות ומנהל הפעלה של צופרים, כריזה, ספרינקלרים או מערכות בטיחות אחרות.
באיזו תדירות יש לבצע בדיקות למערכת גילוי אש?
על פי תקן ת״י 1220 חלק 11, יש לבצע בדיקה שנתית מלאה של מערכת גילוי אש, לצד בדיקות תקופתיות שוטפות ותחזוקה שגרתית לשמירה על כשירות מלאה.
האם ניתן לשלב מערכת גילוי אש עם ספרינקלרים?
כן. אינטגרציה בין מערכת גילוי אש לספרינקלרים מאפשרת התראה מוקדמת וניהול תרחיש חירום מתואם, כולל חיווי ברור ושליטה מרכזית.
כיצד מתאימים מערכת גילוי אש למחסן או מפעל?
גילוי אש למחסן או למפעל מחייב תכנון מותאם לחללים גבוהים, אבק, קווי ייצור ותנועת אוויר. הבחירה בגלאים ובחלוקת אזורים נקבעת לאחר סקר סיכונים ותכנון הנדסי מקצועי.
מה נדרש כדי לקבל אישור כיבוי אש?
יש להתקין מערכת גילוי אש בהתאם לתקן, לבצע בדיקות תקופתיות, לתעד את הפעולות ולוודא שהמערכת תקינה ומגיבה כראוי — זאת כחלק מדרישות רישוי ואישורי כבאות.
